Mô hình
|
15K
|
|
Đầu vào DC (pin quang điện)
|
|
|
Kích thước mảng PV tối đa được đề xuất
|
30 kW
|
|
Công suất đầu vào PV tối đa có thể sử dụng
|
24 kW
|
|
Điện áp đầu vào tối đa
|
1000 V
|
|
Điện áp định mức
|
600 V
|
|
Điện áp khởi động
|
160 V
|
|
Dải điện áp MPPT
|
200 - 850 V
|
|
Dòng điện đầu vào tối đa
|
4 × 20 A
|
|
Dòng điện ngắn mạch tối đa
|
4 × 30 A
|
|
Số lượng MPPT / số chuỗi đầu vào tối đa
|
4-Apr
|
|
Pin
|
|
|
Loại pin
|
Pin Li-ion
|
|
Dải điện áp pin
|
120 - 800 V
|
|
Công suất sạc / xả tối đa
|
15 kW
|
|
Dòng điện sạc / xả tối đa
|
50 A
|
|
Truyền thông
|
CAN / RS485
|
|
Đầu ra AC (Phía lưới)
|
|
|
Công suất đầu ra định mức
|
15 kW
|
|
Công suất biểu kiến đầu ra tối đa
|
15 kVA
|
|
Điện áp lưới định mức
|
3/N/PE, 220 V / 380 V, 230 V / 400 V
|
|
Tần số lưới định mức
|
50 Hz / 60 Hz
|
|
Dòng điện đầu ra lưới điện định mức
|
22.8 A / 21.7 A
|
|
Dòng điện đầu ra tối đa
|
22.8 A / 21.7 A
|
|
Hệ số công suất
|
> 0.99 (-0.8 -> + 0.8)
|
|
Tổng độ méo sóng hài
|
< 3%
|
|
Đầu vào AC (phía lưới)
|
|
|
Dải điện áp đầu vào
|
304 - 437 V / 320 - 460 V
|
|
Dòng điện đầu vào tối đa
|
34.2 A / 32.5 A
|
|
Tần số lưới định mức
|
50 Hz / 60 Hz
|
|
Dải tần số
|
45 - 55 Hz / 55 - 65 Hz
|
|
Máy phát điện đầu vào
|
|
|
Công suất đầu vào tối đa
|
15 kW
|
|
Dòng điện đầu vào tối đa
|
22.8 A / 21.7 A
|
|
Tần số đầu vào định mức
|
50 Hz / 60 Hz
|
|
Đầu ra AC (Ngõ dự phòng)
|
|
|
Công suất đầu ra định mức
|
15 kW
|
|
Công suất biểu kiến đầu ra tối đa
|
1.6 lần công suất định mức, 10 giây
|
|
Thời gian chuyển đổi dự phòng
|
< 10 ms
|
|
Điện áp đầu ra định mức
|
3/N/PE, 220 V / 380 V, 230 V / 400 V
|
|
Tần số định mức
|
50 Hz / 60 Hz
|
|
Dòng điện đầu ra định mức
|
22.8 A / 21.7 A
|
|
Độ méo sóng hài điện áp (tải tuyến tính)
|
< 3%
|
|
Hiệu suất
|
|
|
Hiệu suất tối đa
|
97.70%
|
|
Hiệu suất Châu Âu
|
97.50%
|
|
BAT được sạc bằng Hiệu suất tối đa PV
|
98.50%
|
|
BAT được sạc / xả đến Hiệu suất tối đa AC
|
97.20%
|
|
Bảo vệ
|
|
|
Bảo vệ chống đảo
|
Có
|
|
Bảo vệ quá dòng đầu ra
|
Có
|
|
Bảo vệ ngắn mạch
|
Có
|
|
Tích hợp AFCI 2.0
|
Tùy chọn
|
|

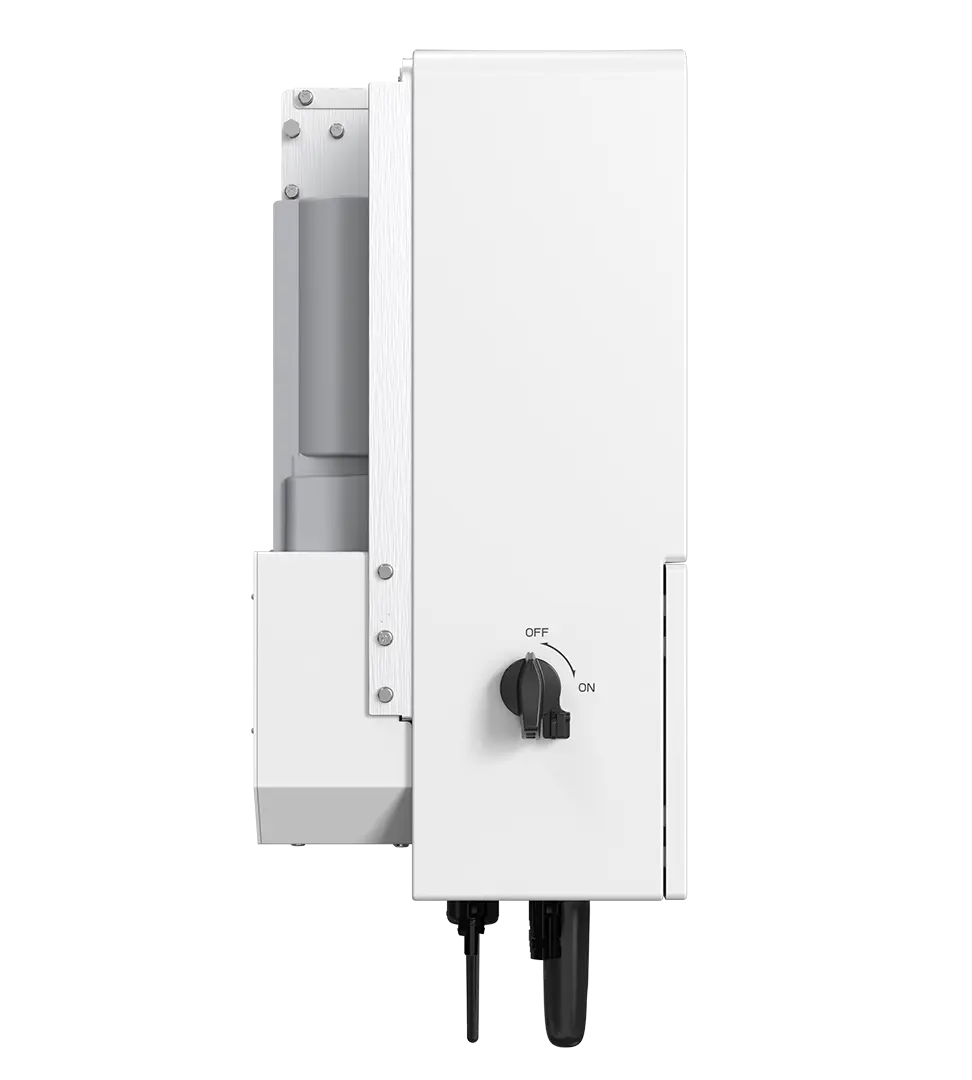

Tích hợp công tắc DC
|
Có
|
|
Bảo vệ ngược cực DC
|
Có
|
|
Bảo vệ PV quá áp
|
Có
|
|
Bảo vệ ngược cực pin
|
Có
|
|
Thông số chung
|
|
|
Độ mất cân bằng pha tối đa cho phép (lưới điện và dự phòng)
|
100%
|
|
Công suất tối đa cho mỗi pha (lưới điện & dự phòng)
|
Công suất định mức 40%
|
|
Kích thước (Rộng × Cao × Sâu)
|
563 × 546 × 250 mm
|
|
Trọng lượng
|
35.2 kg
|
|
Cấu trúc liên kết
|
Không biến áp
|
|
Công suất tự tiêu thụ (đêm)
|
< 25 W
|
|
Dải nhiệt độ môi trường vận hành
|
-25 ~ +60°C
|
|
Độ ẩm tương đối
|
0 - 95%
|
|
Bảo vệ xâm nhập
|
IP66
|
|
Phát ra tiếng ồn (điển hình)
|
< 65 dB(A)
|
|
Cách thức làm mát
|
Quạt làm mát thông minh
|
|
Độ cao so với mực nước biển tối đa để hoạt động
|
4000 m
|
|
Tiêu chuẩn kết nối lưới điện
|
EN 50549-1/-10, VDE4105, CEI 0-21, CEI 0-16, NC-RFG TypeB, NRS 097-2-1, LTU-1, G99, PEA
|
|
Tiêu chuẩn an toàn / EMC
|
IEC/EN 62109-1/-2, IEC/EN 61000-6-1/-2/-3/-4
|
|
Đặc trưng
|
|
|

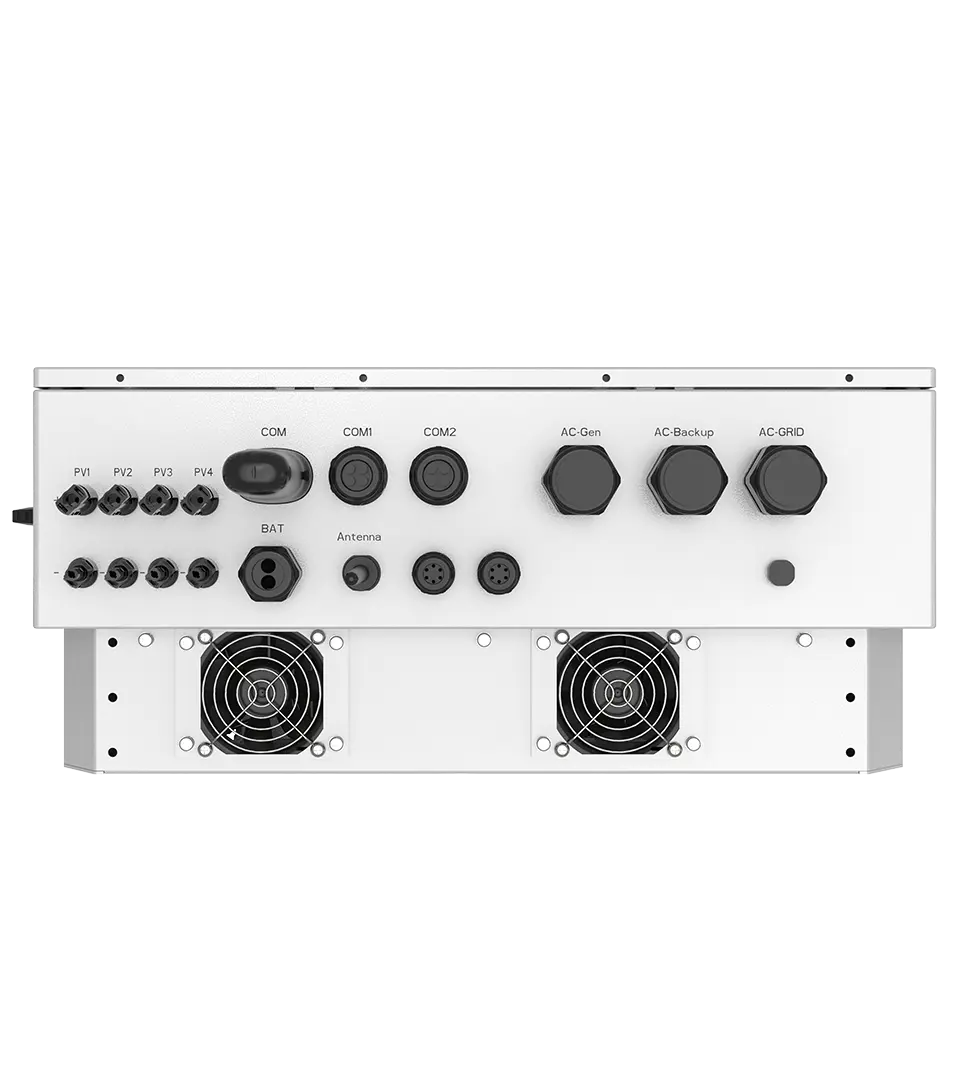

Kết nối PV
|
Đầu nối MC4
|
|
Kết nối pin
|
Thiết bị đầu cuối OT
|
|
Kết nối AC
|
Thiết bị đầu cuối OT
|
|
Hiển thị
|
Màn hình LCD 7.0" & Bluetooth + Ứng dụng
|
|
Truyền thông
|
CAN, RS485, Ethernet, Tùy chọn: Wi-Fi, Cellular, LAN
|
