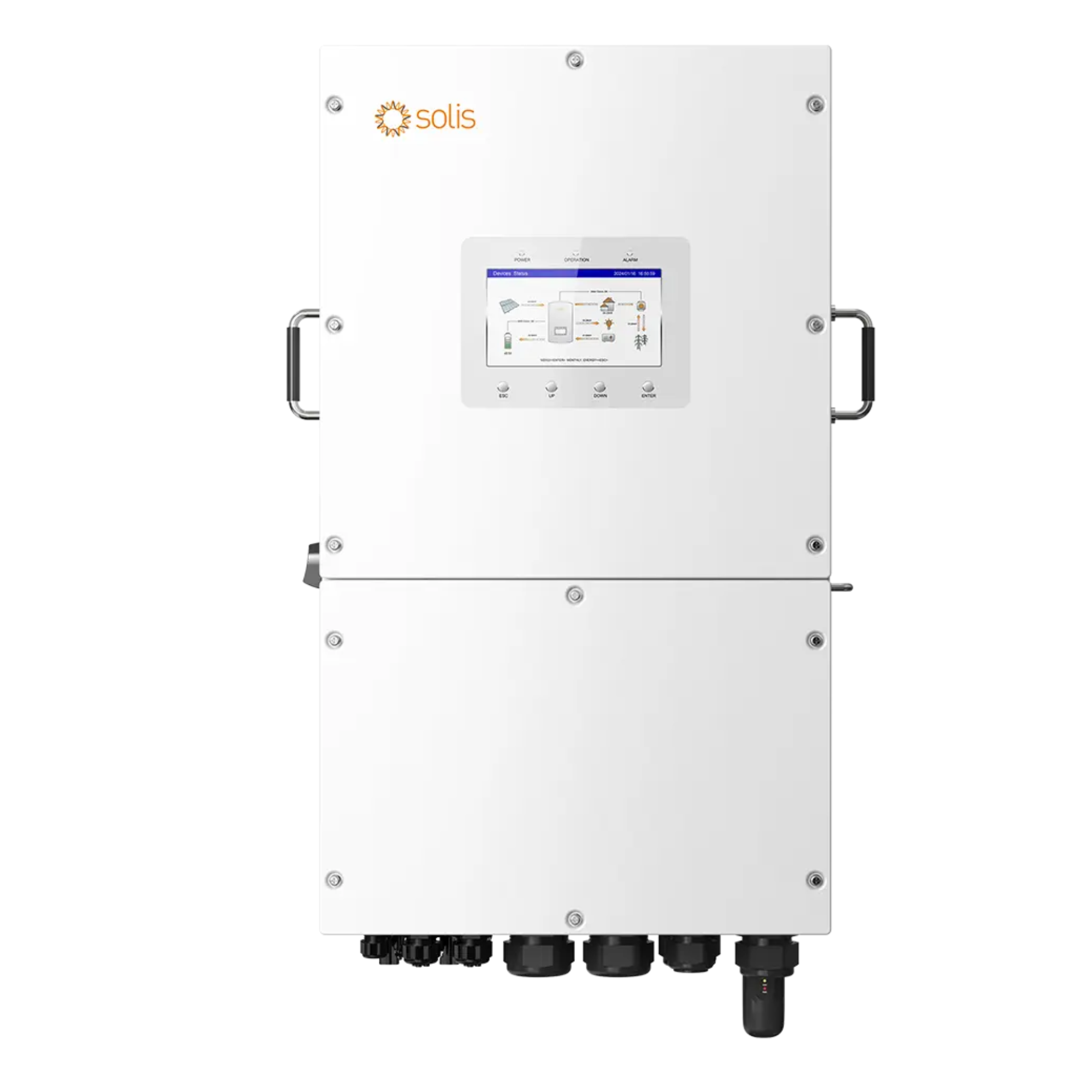

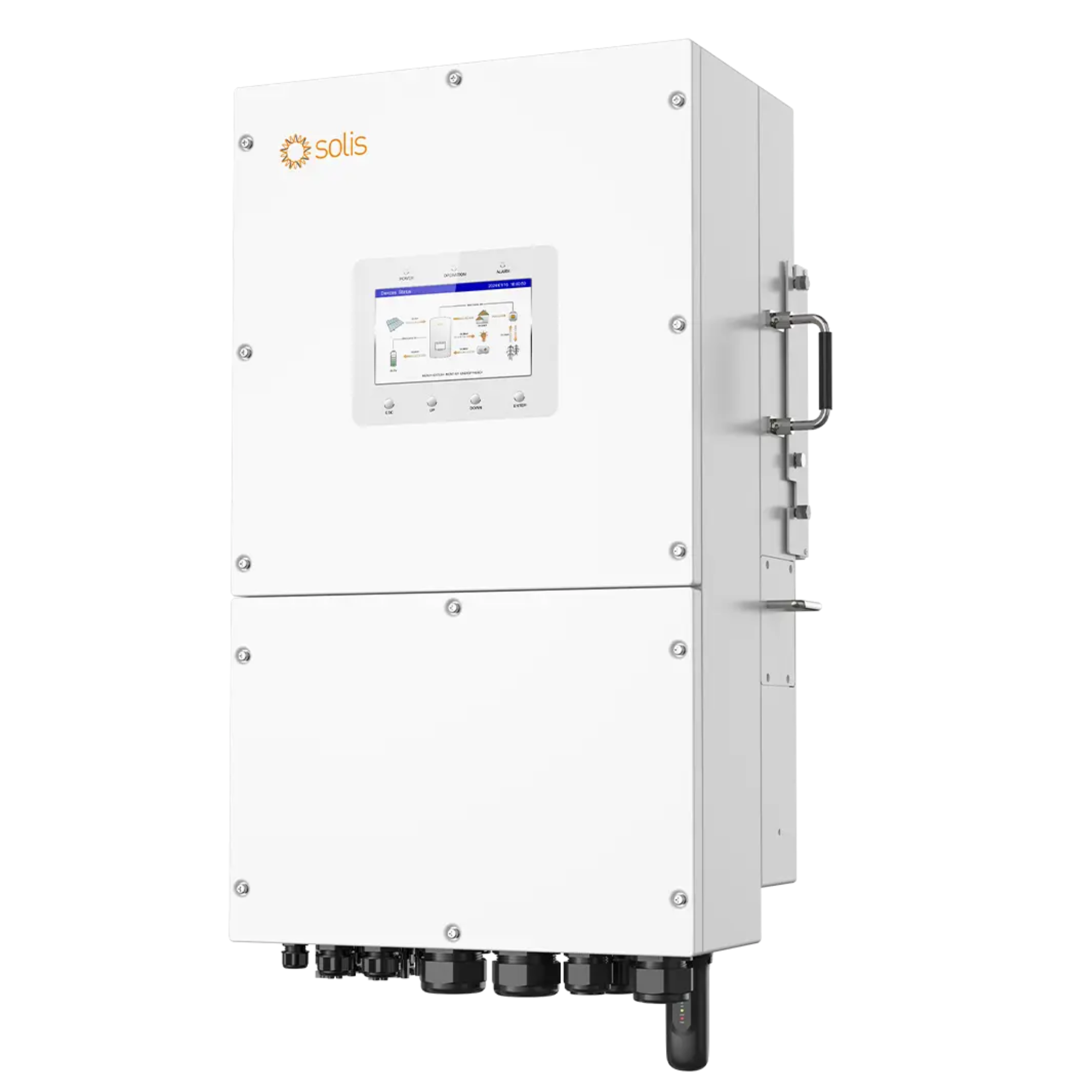

Hybrid Inverter 1 pha 8kW S6-EH1P8K-L-PLUS
S6-EH1P8K-L-PLUS
Inverter Hybrid Solis 8kW 1 Pha
Model: S6-EH1P8K-L-PLUS
Dòng điện PV đầu vào tối đa: 32A
Công suất lắp đặt PV tối đa: 16kWp
Số MPPT/ String: 2/4
1. Mô Tả
+ Biến tần Hybrid Solis S6-EH1P8K-L-PLUS 8kW là giải pháp lưu trữ năng lượng hiện đại cho hệ điện mặt trời dân dụng.
+ Thiết bị hỗ trợ dòng MPPT lên tới 32A, tương thích tốt với các tấm pin công suất lớn.
+ Tích hợp chức năng sạc/xả theo thời gian 6 giai đoạn, giúp tối ưu điện tự dùng và bảo vệ pin.
+ Cho phép vận hành song song nhiều inverter, mở rộng hệ 1 pha lên đến 48kW.
+ Trang bị chức năng UPS chuyển mạch nhanh, đảm bảo cấp điện liên tục khi mất điện lưới.
+ Hai cổng backup giúp phân bổ tải quan trọng và không quan trọng linh hoạt.
+ Khả năng chịu quá tải 200% trong 10 giây, hoạt động ổn định khi phụ tải tăng cao.
+ Phù hợp cho hộ gia đình cần hệ thống điện mặt trời lưu trữ an toàn, bền bỉ và hiệu quả.
2. Thông Số Kỹ Thuật
|
Thông số Solis |
S6-EH1P8K-L-PLUS |
|
Đầu vào DC (pin quang điện) |
|
|
Công suất đầu vào tối đa đề xuất |
10kW |
|
Công suất khả dụng |
12.8kW |
|
Điện áp đầu vào tối đa |
500V |
|
Điện áp định mức |
330V |
|
Điện áp khởi động |
90V |
|
Dải điện áp MPPT |
90-435V |
|
Dòng điện đầu vào tối đa |
32 A/32 A |
|
Dòng điện ngắn mạch tối đa |
40 A/40 A |
|
Số lượng MPPT/Số chuỗi đầu vào tối đa |
04/02 |
|
Đầu ra AC của Biến tần Hybrid Solis 8kW 1 pha |
|
|
Công suất đầu ra định mức |
8 kW |
|
Công suất biểu kiến đầu ra tối đa |
8 kVA, 60 sec |
|
Thời gian chuyển đổi dự phòng |
<10 ms |
|
Điện áp đầu ra định mức |
L/N/PE, 220 V / 230 V |
|
Tần số định mức |
50 Hz / 60 Hz |
|
Dòng điện đầu ra tối đa |
36.4/34.8A |
|
Độ méo sóng hài điện áp ( tải tuyến tính) |
< 2% |
|
Đầu ra backup AC của Hybrid Solis 8kW |
|
|
Công suất đầu ra định mức |
8 kW |
|
Công suất biểu kiến đầu ra tối đa |
6.6 kVA |
|
Pha vận hành |
1/N/PE |
|
Điện áp lưới định mức |
220 V / 230 V |
|
Tần số lưới định mức |
50 Hz / 60 Hz |
|
Dòng điện đầu ra lưới điện định mức |
36.4/34.8A |
|
Dòng điện đầu ra tối đa |
50 A |
|
Hệ số công suất |
>0.99 (-0.8 -> + 0.8) |
|
Tổng độ méo sóng hài |
<2% |
|
Hiệu suất biến tần hòa lưới có lưu trữ Solis 8kW |
|
|
Hiệu suất tối đa |
> 96.2% |
|
Hiệu suất Châu Âu |
> 96.1% |
|
BAT được sạc bằng Hiệu suất tối đa PV |
> 94.9% |
|
BAT được sạc/xả đến Hiệu suất tối đa AC |
> 94.33%/93.51% |
|
Bảo vệ |
|
|
Bảo vệ ngược cực DC |
Có |
|
Giám sát lỗi nối đất |
Có |
|
Tích hợp AFCI (bảo vệ mạch hồ quang DC) |
Có ( yêu cầu kích hoạt) |
|
Lớp bảo vệ / Loại quá điện áp |
I/II |
|
Thông số chung Inverter Solis Hybrid 8kW |
|
|
Kích thước (Rộng*Dài*Cao) |
335 × 560 × 227 mm |
|
Trọng lượng |
23.5 kg |
|
Cấu trúc liên kết |
Cách ly tần số cao (đối với pin) |
|
Dải nhiệt độ môi trường vận hành |
-25 ~ +60°C |
|
Bảo vệ xâm nhập |
IP66 |
|
Cách thức làm mát |
Đối lưu tự nhiên + quạt |
|
Độ cao so với mực nước biển tối đa để hoạt động |
4000 m |
|
Tiêu chuẩn kết nối lưới điện |
G98 hoặc G99, VDE-AR-N 4105 / VDE V 0124, EN 50549-1, VDE 0126 / UTE C 15 / VFR:2019, RD 1699 / RD 244 / UNE 206006 /UNE 206007-1, CEI 0-21, C10/11, NRS 097-2-1, EIFS 2018.2, IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530, MEA, PEA |
|
Tiêu chuẩn an toàn/EMC |
IEC/EN 62109-1/-2, EN 61000-6-1/-2/-3/-4 |
|
Đặc trưng |
|
|
Kết nối DC |
Đầu nối MC4 |
|
Kết nối AC |
Đầu cắm kết nối nhanh |
|
Hiển thị |
LED + APP |
|
Truyền thông |
RS485, CAN, Tùy chọn: Wi-Fi, GPRS, LAN |
