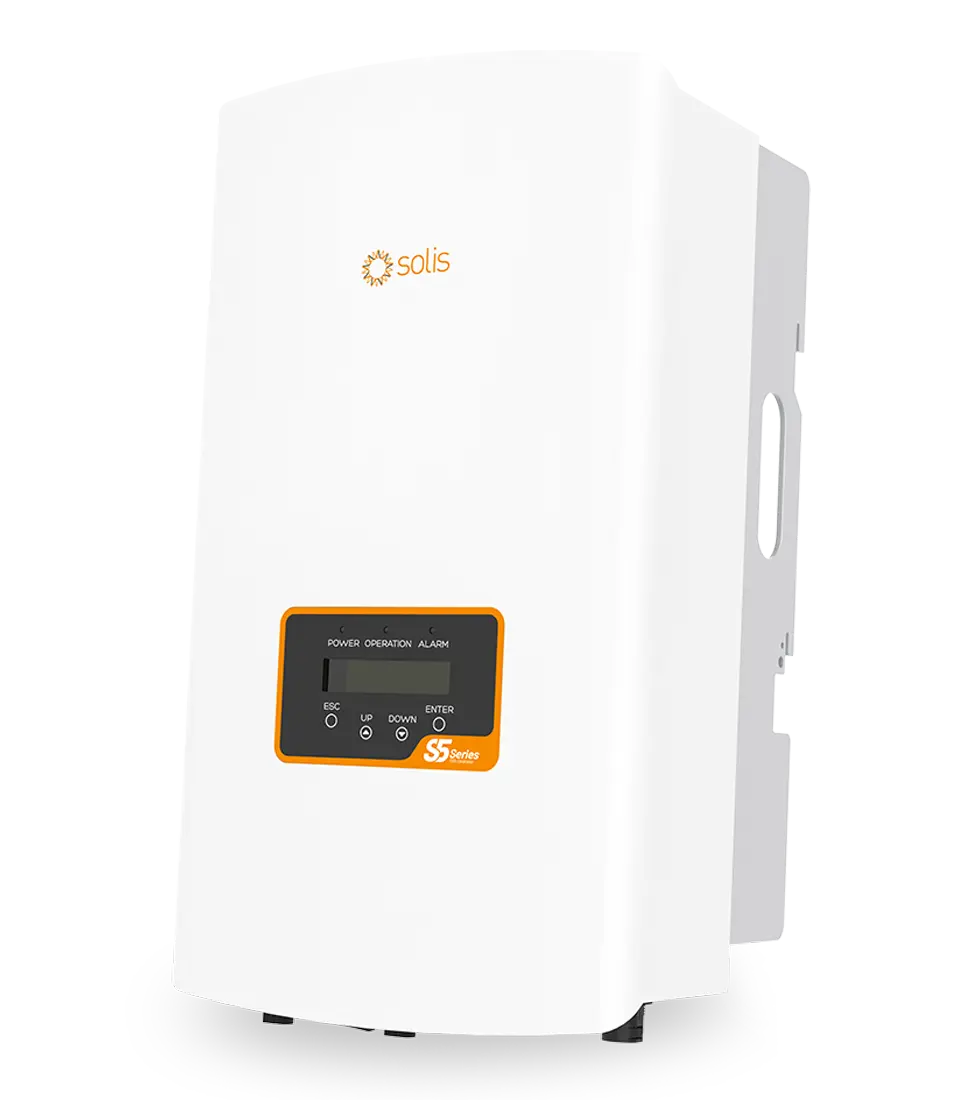

Inverter hòa lưới 3 pha 20kW S5-GR3P20K

Danh mục: Inverter hoà lưới

Liên hệ

Biến tần hòa lưới 3 pha công suất 20kW, phù hợp cho hệ thống điện mặt trời thương mại và công nghiệp quy mô vừa.
Hiệu suất chuyển đổi cao, giúp tối ưu sản lượng điện và nâng cao hiệu quả đầu tư.
Hỗ trợ nhiều MPPT độc lập, linh hoạt khi lắp đặt các dãy pin ở nhiều hướng khác nhau.
Thiết kế chắc chắn, nhỏ gọn, dễ lắp đặt và bảo trì.
Tích hợp các chức năng bảo vệ an toàn toàn diện như quá áp, quá dòng, quá nhiệt, chống sét.
Vận hành ổn định, độ bền cao, phù hợp với điều kiện khí hậu và môi trường tại Việt Nam.

1. Đặc điểm nổi bật

· Công suất 20kW – 3 pha, đáp ứng tốt nhu cầu cho hệ thống điện mặt trời thương mại và công nghiệp quy mô vừa.

· Hiệu suất chuyển đổi cao, giúp tối ưu sản lượng điện và tăng hiệu quả đầu tư.

· Nhiều MPPT độc lập, linh hoạt với các mái nhà phức tạp hoặc dàn pin lắp đặt nhiều hướng.

· Thiết kế nhỏ gọn, chắc chắn, dễ lắp đặt, tiết kiệm không gian và thuận tiện bảo trì.

· Hệ thống bảo vệ an toàn toàn diện: quá áp, quá dòng, quá nhiệt, chống sét AC/DC.

· Vận hành ổn định, độ bền cao, phù hợp với điều kiện khí hậu nóng ẩm tại Việt Nam.

2. Thông số kỹ thuật chi tiết

TÊN MODEL		S5-GR3P20K
Đầu vào DC
Công suất đầu vào tối đa đề xuất	30kW	Điện áp đầu vào tối đa	1100V
Điện áp định mức	600V	Điện áp khởi động	180V
Dải điện áp MPPT	160-1000V	Dòng điện đầu vào tối đa	32A/32A
Dòng điện ngắn mạch tối đa	40A/40A	Số lượng MPPT	2
Số chuỗi đầu vào tối đa	4
Đầu ra AC
Công suất đầu ra định mức	20 kW	Công suất biểu kiến đầu ra tối đa	22 kVA
Công suất đầu ra tối đa	22 kW	Điện áp lưới định mức	3/N/PE, 220V/380V, 230V/400V
Tần số định mức	50 Hz/60 Hz	Dòng điện đầu ra lưới điện định mức	30.4A/ 28.9A
Dòng diện đầu ra tối đa	31.8 A	Tổng độ méo sóng hài	<2%
Hệ số công suất	> 0.99 (-0.8-> +0.8)
Hiệu suất
Hiệu suất tối đa	98.70%	Hiệu suất Châu Âu	98.10%
Bảo vệ
Bảo vệ ngược cực DC	Có	Bảo vệ ngắn mạch	Có
Bảo vệ quá dòng đầu ra	Có	Bảo vệ chống sét	Có
Giám sát lưới điện	Có	Bảo vệ chống đảo	Có
Bảo vệ nhiệt độ	Có	Tích hợp AFCI ( bảo vệ mạch hồ quang DC)	Có (yêu cầu kích hoạt)
Tích hợp công tắc DC	Tùy chọn
Thông số chung
Kích thước (RộngCaoSâu)	310563219mm	Trọng lượng	20 kg
Cấu trúc liên kết	Không biến áp	Công suất tự tiêu thụ	<1 W
Dải nhiệt độ môi trường vận hành	-25 ~ +60°C	Độ ẩm tương đối	0-100%

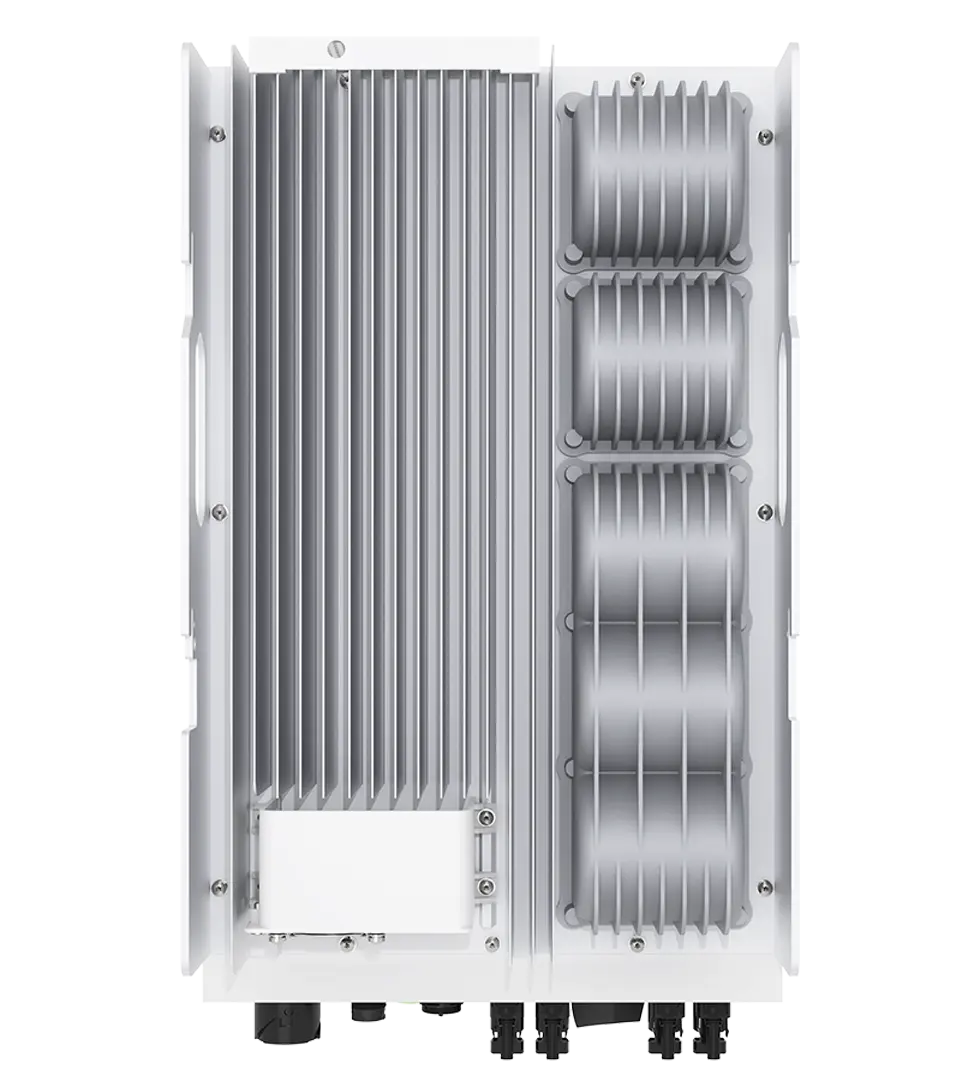

Bảo vệ xâm nhập	IP66	Cách thức làm mát	Quạt làm mát dự phòng thông minh
Độ cao so với mực nước biển tối đa để hoạt động	4000m	Tiêu chuẩn an toàn/EMC	IEC/EN 62109-1/-2
Độ cao so với mực nước biển tối đa để hoạt động	4000m	Tiêu chuẩn an toàn/EMC	IEC/EN 61000-6-1/-2/-3/-4
Tiêu chuẩn kết nối lưới điện	G99, VDE-AR-N 4105 / VDE V 0124, EN 50549-1, VDE 0126 / UTE C 15 / VFR:2019, RD 1699 / RD 244 / UNE 206006 / UNE 206007-1, CEI 0-21, C10/11, NRS 097-2-1, TOR, EIFS 2018.2, IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530
Đặc trưng

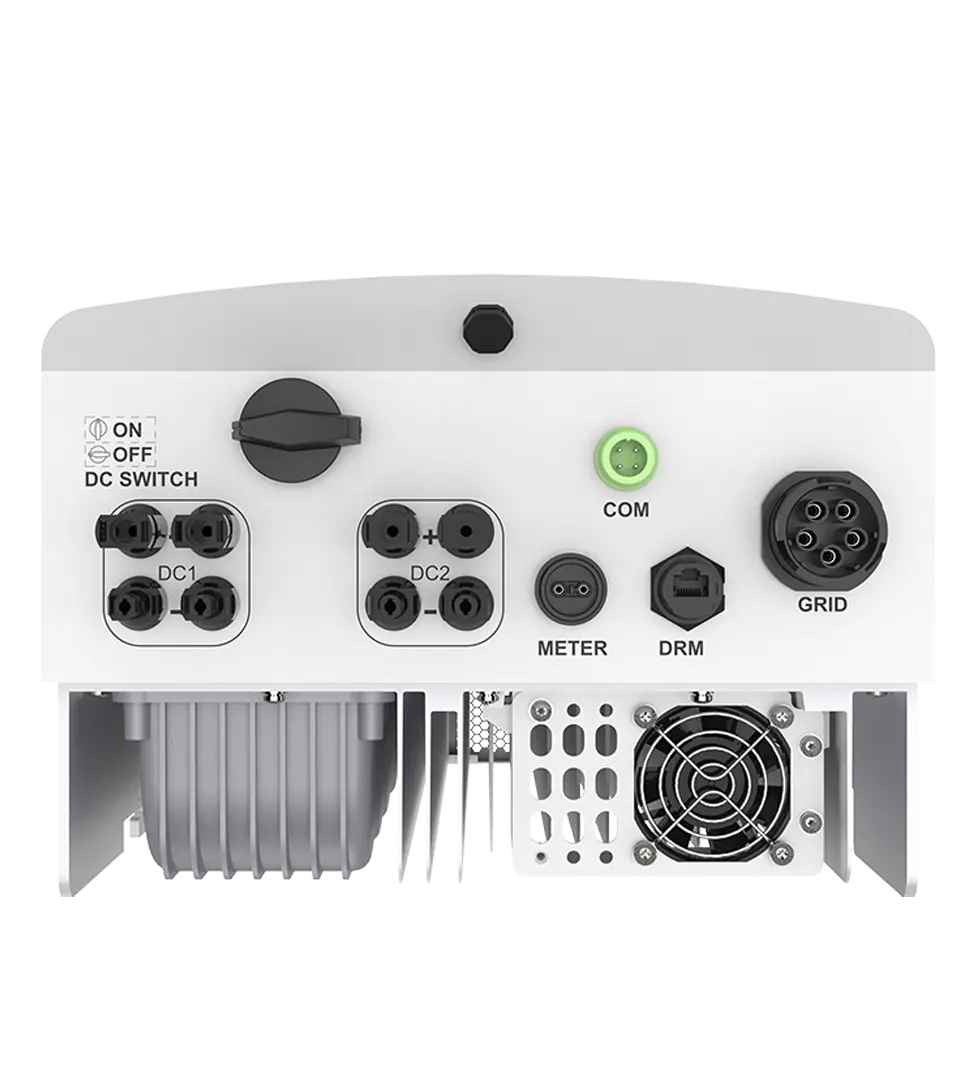

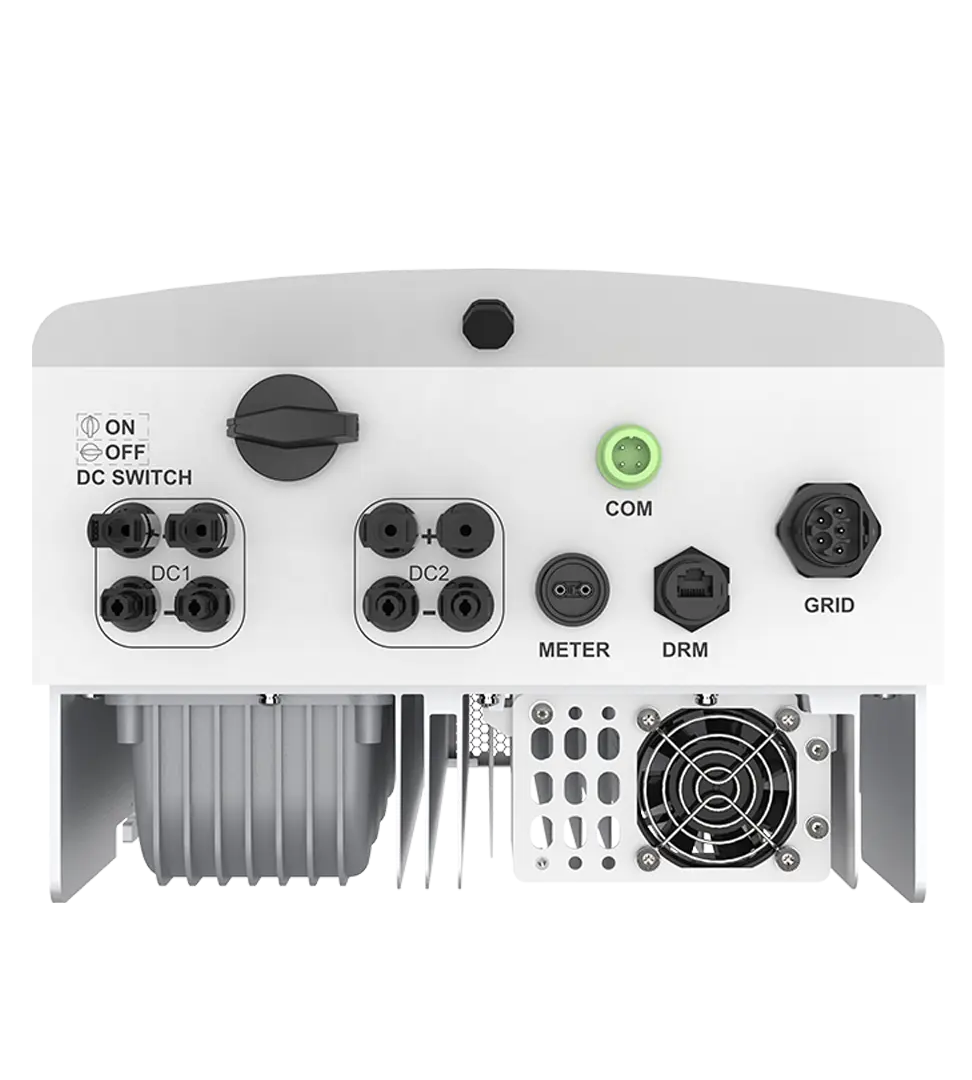

Kết nối DC	Đầu nối MC4	Kết nối AC	Đầu cắm kết nối nhanh
Hiển thị	LCD	Truyền thông	RS485, Tùy chọn: Wifi, GPRS
